一、項目概況

   塔式起重機在工作時，需根據現場實際情況而經常改變工況進行起重作業，如改變起吊角幅度、起吊臂長等，而在不同工況參數下所能起吊的最大額定起重量及工作最大、最小變幅是相應不同的，因此需要一套裝置對以上參數綜合監測判斷，做出起重機正常工作、滿載、超載、變幅超上限、變幅超下限等工作狀態的指示并相應報警、提示、控制，以保證起重機械的正常工作。我公司開發的WT 型塔機黑匣子及其遠程安全監控管理系統,可以對塔機安全工作狀況實時記錄、存儲并將數據通過GPRS 無線傳輸至遠程監控平臺，有效預防和抑制事故的發生，杜絕安全生產隱患,同時為質監部門提供詳實的數據查詢，以供管理部門在制度的執行過程中有據可依，量化管理。

   二、設計使用規范

   塔機安全監控管理系統裝置應能遵循GB/T5031-2008《塔式起重機》、GB12602-2009《起重機械超載保護裝置》、GB/T5144-2006《塔機起重機安全規程》、GB/T6067.1-2010《起重機械安全規程》和GB/T3811-2008《起重機設計規范》等有關要求設計生產。

   三、主要功能技術指標

   1、重量測量范圍： 0.01T～99.99T 分辨力： 0.01T

   2、高度、幅度測量范圍： 0.1M～999.9M 分辨力： 0.1M

   3、方位測量范圍：-720o～+720o 分辨力： ±1o

   4、風速測量范圍0～60m/s 測量誤差:±(0.5+0.05V）

   5、綜合誤差： ≤5%F.S.

   6、工作環境溫度： －20℃～60℃

   7、工作環境相對濕度： 90%RH（20℃）

   8、工作電壓： AC85V ~265V ±25% 50HZ

   9、預置輸出接點容量： 220VAC 7A

   10、IP 等級：傳感器IP68； 儀表IP54

   11、動作誤差： ≤±3%F.S.

   12、工作方式： 連續

   13、振動： 加速度≤5g（g 為重力加速度）

   14、報警音量： 大于60db

   15、整機功耗： <35W

   16、抗干擾等級： III 級

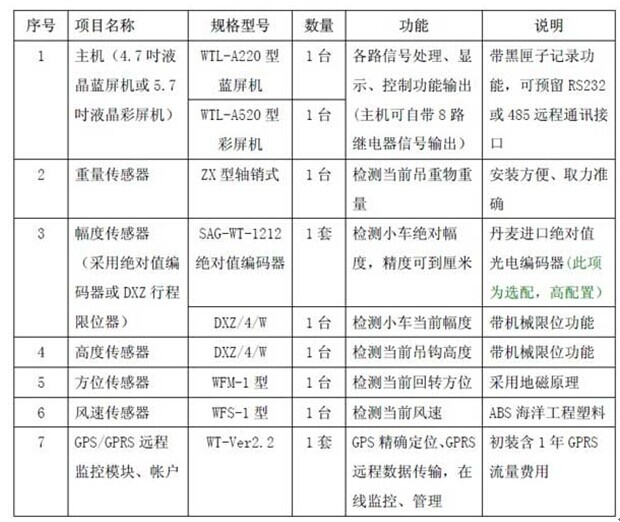

   四、塔機6 限位黑匣子及遠程監控系統配置清單
